Ветроэлектрические установки

ООО «НПП «Радуга-15» - участник дубненского инновационно-промышленного кластера "Возобновляемые источники энергии": Кластер возобновляемой энергии создали в Дубне (360ТВ, 29.07.2020)

В 90-е годы прошлого века созданы и испытаны опытные ВЭУ «Радуга-16М» мощностью 16 кВт для применения в локальных сетях и "Радуга-1" мощностью 1 МВт для применения в сетевых и локальных ветроэлектростанциях.

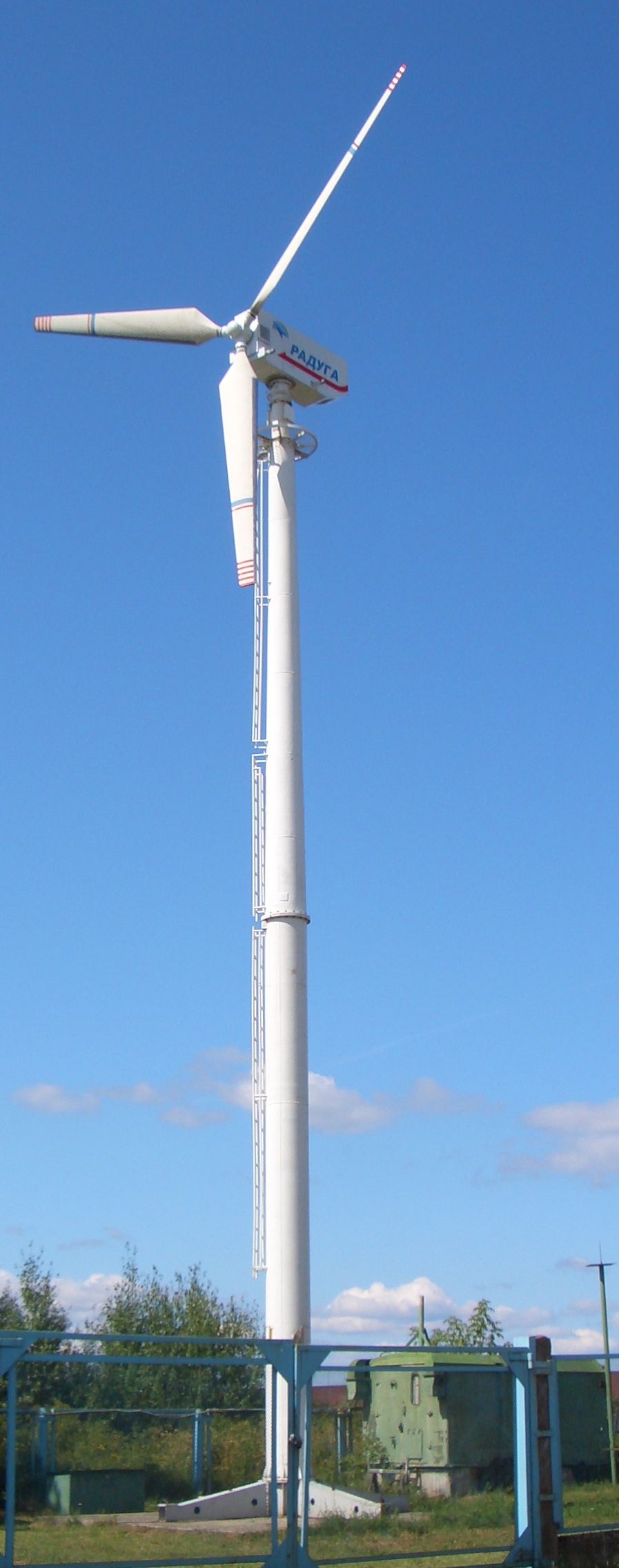

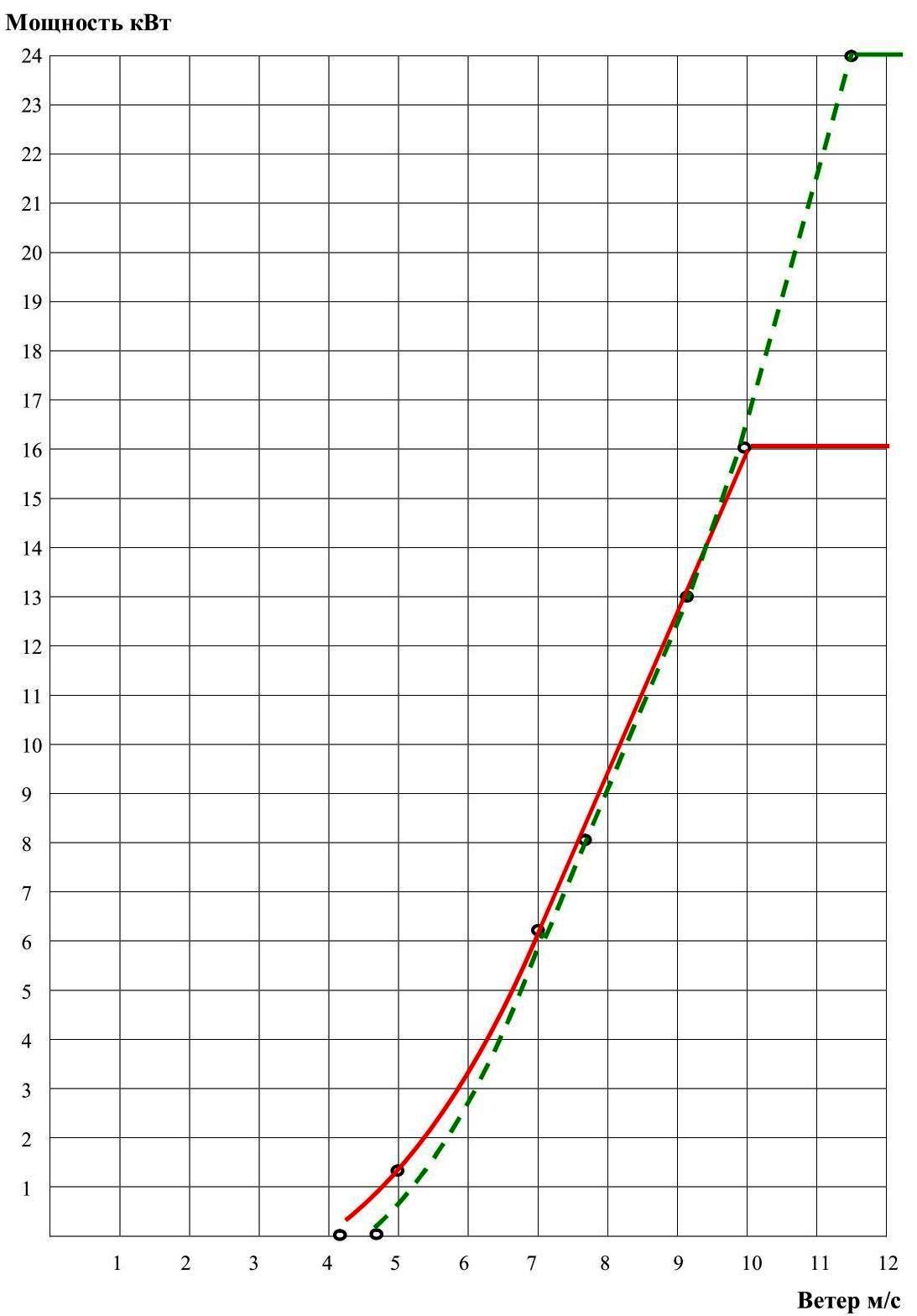

Основные технические характеристики ВЭУ «Радуга-24М» и «Радуга-16М»

Класс и среднегодовая скорость ветра: I кл. более 8м/с / II кл.  4,5…8м/с
Номинальная мощность: 24 кВт / 16 кВт
Диаметр ветроколеса: 10 м
Высота башни: 17,5 м
Управление: автоматическое (pitch control)
Климатические условия применения: УХЛ и Т (-50С0 +60С0)
Рабочий диапазон ветров: 3,5…25м/с
Ветроустойчивость: до 60 м/с
Сейсмоустойчивость: 7 баллов
Транспортировка: в упаковке всеми видами транспорта
Суммарная масса агрегатов: 3,5 тоны брутто
Максимальная масса отдельной упаковки: 1,6т
Требования к основному монтажному оборудованию: автокран 22 м, автовышка 22 м

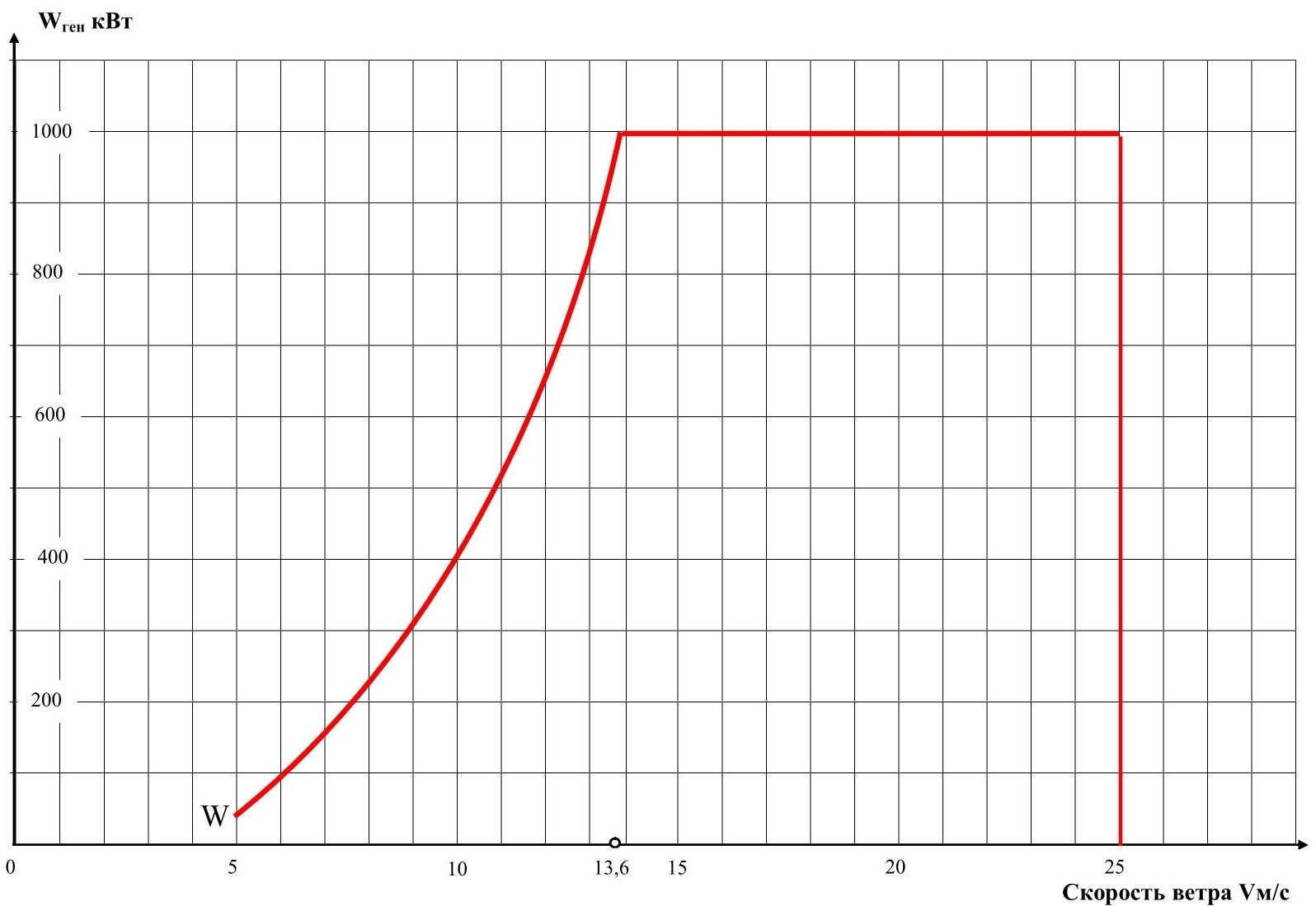

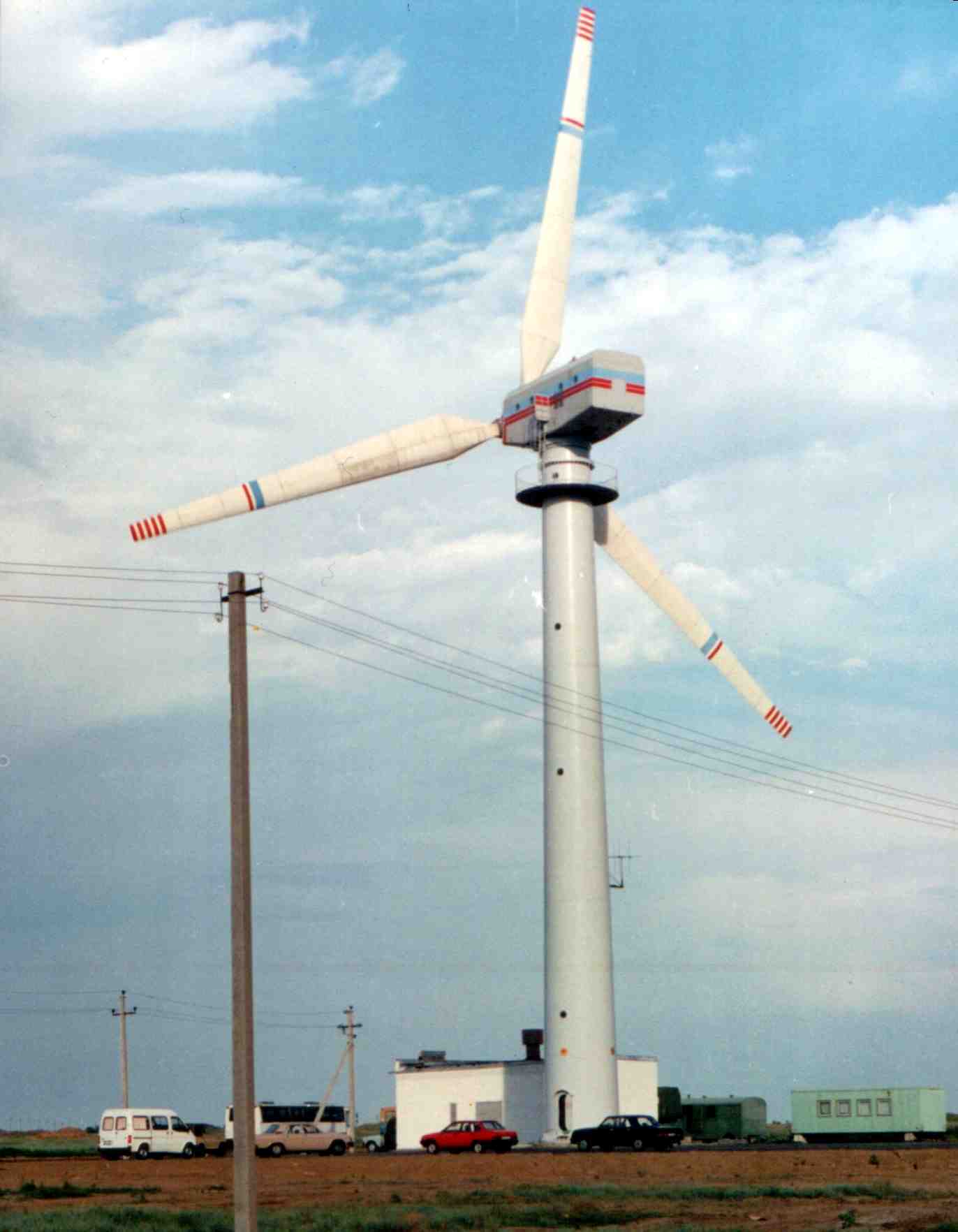

Основные технические характеристики ВЭУ «Радуга-1»

Мощность номинальная: 1000 кВт
Диаметр ветроколеса: 48 м
Высота до оси вращения ветроколеса: 38 м (и более по требованию заказчика)
Управление: автоматическое (pitch control)
Климатические условия применения: УХЛ и Т (-50С0 +60С0)
Рабочий диапазон ветров: 4…25 м/с
Ветроустойчивость: до 60 м/с
Сейсмоустойчивость: 7 баллов

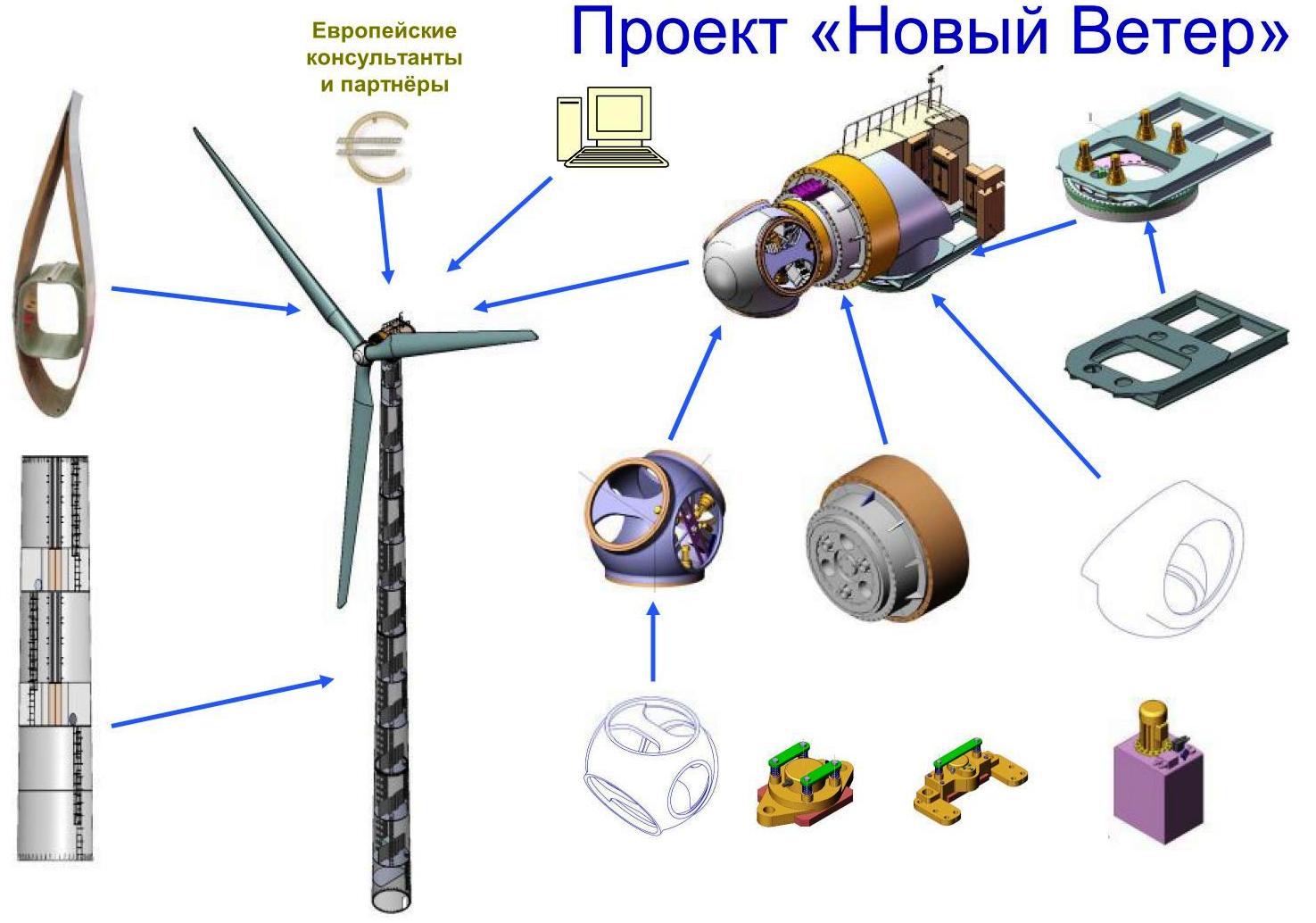

Аванпроект типового ряда ВЭУ мощностью 1…3 МВт

ВЭУ по проекту призваны обеспечить:

  • работу в составе ветроэлектрических станций и в локальных сетях;
  • работу в полностью автоматическом режиме;
  • выдачу информации о своем состоянии на центральный диспетчерский пульт;
  • большую среднегодовую выработку электроэнергии в широком диапазоне изменения скорости ветра за счет переменной частоты вращения ветроколеса;
  • управление поворотными лопастями (pitch-control);
  • устойчивую работу на сеть;
  • простоту в обслуживании;
  • срок службы 20 лет;
  • высокую надежность и безопасность; локализацию изготовления в России.
